FG-ODC – цифровой сенсорный кабель для обнаружения и определения местоположения нефтепродуктов и жидкостей, нерастворимых в воде, а также их паров по всей длине трубопровода. Обеспечивает обнаружение и определение местоположения множественных утечек, благодаря независимой цифровой адресации, обеспечиваемой встроенным микрочипом в каждом сенсорном кабеле FG-ODC. Может устанавливаться во влажной среде, поскольку нечувствителен к воде и неорганическим загрязнениям. Сенсорные секции стандартной длины 3, 7 и 12 м или длинные линейные секции, позволяющие оптимизировать архитектуру системы.
Сенсорный элемент чувствителен к тяжелой нефти, природной сырой нефти, дилбиту (смесь битума с конденсатом) / синбиту (синтетическая битуминозная нефть-смесь), а также к парам углеводородов. Оптимизирован для сверхбыстрой реакции на легкие и средние дистилляты. Многоразовое использование после выявления утечки.
Особенности и преимущества
- надежное обнаружение нефтепродуктов
- чувствителен к тяжелой нефти и парам
- обнаруживает наличие и определяет местоположение утечки углеводородов по длине секции
- нечувствителен к воде, неорганическим загрязнителям и внешним нагрузкам (давлению)
- возможность многократного использования позволит проводить проверку для обнаружения утечек в реальных условиях
- микроконтроллер, встроенный в каждый сенсорный кабель FG-ODC, обеспечивает независимую цифровую передачу на блок аварийной сигнализации
- простота монтажа и демонтажа: стандартные кабели FG-ODC соединяются с помощью штекерных / гнездовых разъемов
- конструктивно безопасен – может использоваться на взрывоопасных участках: Ex ia IIB T4 Ga (IECEx «Зона 0»)
Характеристики:
|
Модель FG-ODC
|
Номинальный диаметр кабеля
|
10 мм
|
|
Номинальный диаметр разъема
|
16 мм
|
Номинальный диаметр встроенного (Длинная линия) соединения
|
16 мм
|
Номинальный вес кабеля (без разъемов)
|
7 кг / 100 м
|
Минимальный радиус изгиба
|
100 мм
|
|
Максимальное давление
|
3 бар
|
Мин./Макс. рабочая температура
|
от -30°C до +100°C
|
|
Многократность использования
|
да
|
|
Прокладка в грунте
|
да
|
|
Максимальная прочность на разрыв (включая соединение)
|
40 кг
|
|
Предполагаемый срок службы (в рабочих условиях)
|
>10 лет
|
|
Классификация по применению во взрывоопасных зонах
|
Ex ia IIB T4 Ga (ATEX «Зона 0»)
|
Классификация по индексу защиты разъема (DIN/EN/IEC60529)
|
IP 68
|
Примерное время*, затрачиваемое на обнаружение: бензин – 1-2 минуты, реактивное топливо – 4-10 минут, дизельное топливо – 7-12 минут, WTI (западно-техасская средняя нефть): 20-35 минут, Дилбит: 30–45 минут.

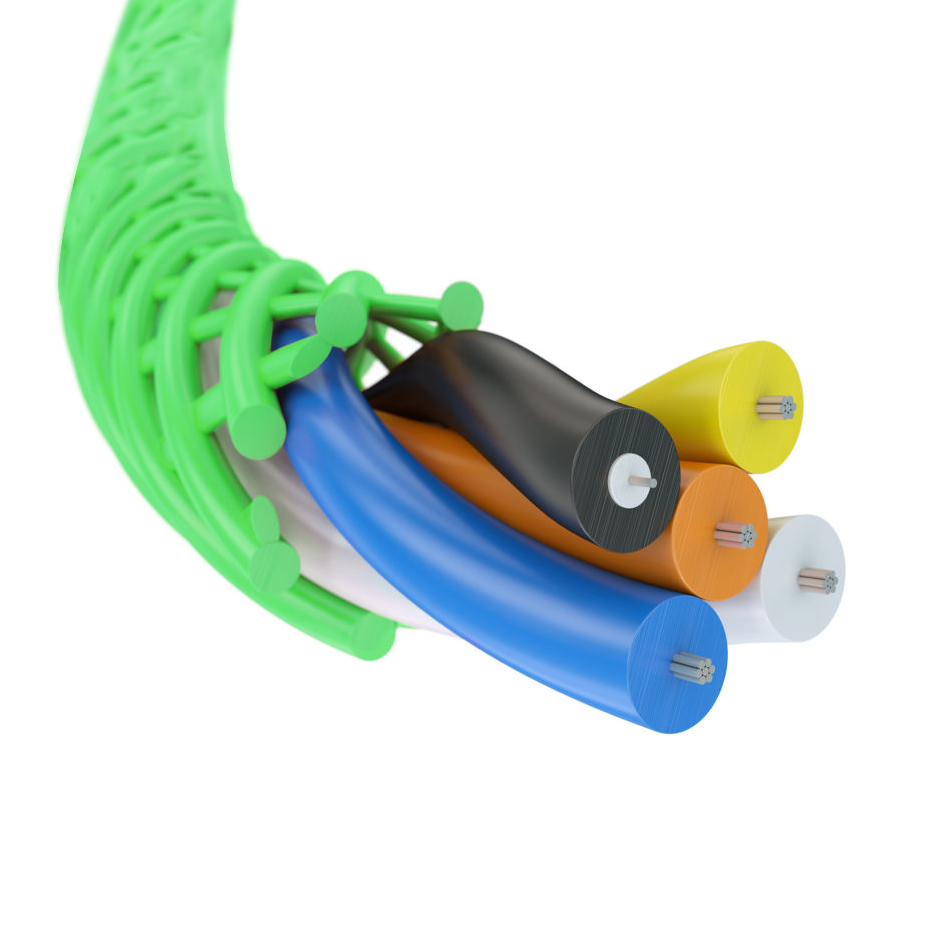

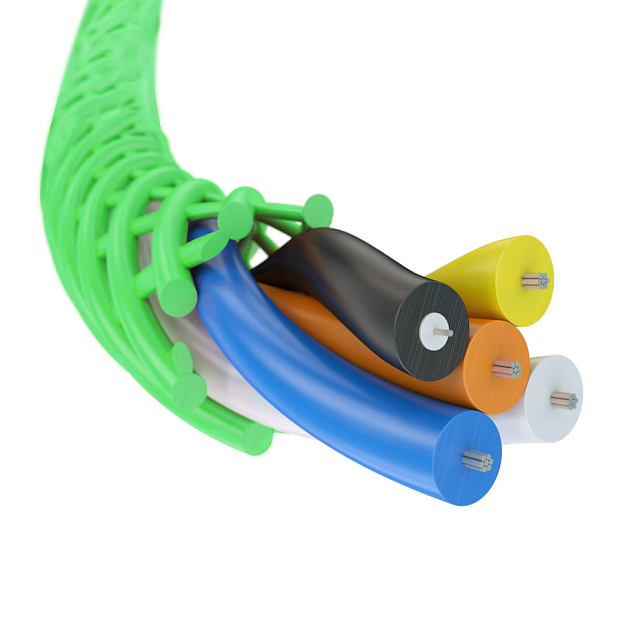

Конструкция кабеля
1 — силиконовый чувствительный слой с электрической изоляцией, 2 — обратный провод обнаружения, 3 — контактный провод, 4 — провод питания, 5 — провод заземления, 6 — провод передачи цифровой информации, 7 — внешняя полиэтиленовая оплетка.
Конструкция сенсорного кабеля, состоящая из кремниевого сенсорного провода, контактного провода, провода связи (патентованная шина) и проводов питания. Сенсорный кабель стандартной длины, оснащенный встроенным штепсельным разъемом. Защитная внешняя полиэтиленовая оплетка, выполненная на кабеле. Одно и то же устройство FG-NET может быть подключено к сенсорным кабелям FG-ODC и одновременно сопрягаться с сенсорными кабелями для воды или кислот / оснований.

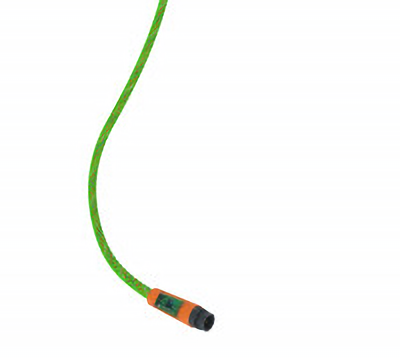

Штекерные и гнездовые разъемы
